符号回归与画图

符号回归得到的公式形式往往复杂。为了使结果更加直观，可以用树状图表示。

gplearn

本文所用到的符号回归Python库是gplearn，官方文档在这里，程序例子在这里。

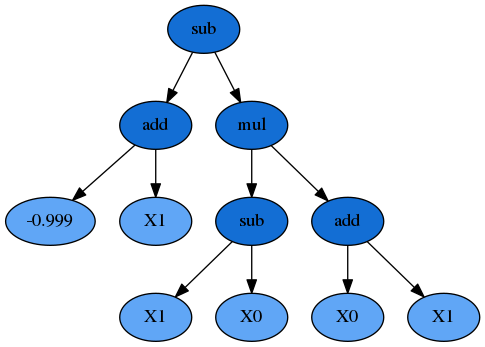

图1: Tree view of the solution

gplearn生成的公式，比如

sub(add(-0.999, X1), mul(sub(X1, X0), add(X0, X1)))

可以转变为如图1所示的树状图。

Graphviz

Graphviz是一款由AT&TResearch和LucentBell实验室开源的可视化图形工具，可以很方便的用来绘制结构化的图形网络，支持多种格式输出。 Graphviz输入是一个用dot语言编写的绘图脚本，通过对输入脚本的解析，分析出其中的点、边及子图，然后根据属性进行绘制。 Graphviz layout以简单的文本语言描述图形，并以实用的格式制作图表，如用于网页的images和SVG；用于放入在其它文件中或显示在交互式图形浏览器中的PDF和Postscript。

首先需要先下载Graphviz软件。根据Graphviz官网， Ubuntu等系统可以包管理工具通过指令安装：

sudo apt install graphviz

Windows 10则选择最新的64位安装包： graphviz 2.50.0 win64.exe。

然后安装Graphviz的Python库：

conda install graphviz

或者

pip install graphviz

Python画图

# ... gplearn imports ...
import graphviz

# ... gplearn 程序 ...

dot_data = est._program.export_graphviz()
graph = graphviz.Source(dot_data)
graph.view(filename="my_picture", directory=".")

参考官网给出的例子，使用上述代码可以在当前文件夹生成如图1所示的树状图，文件名为my_picture.pdf。

Fin.
